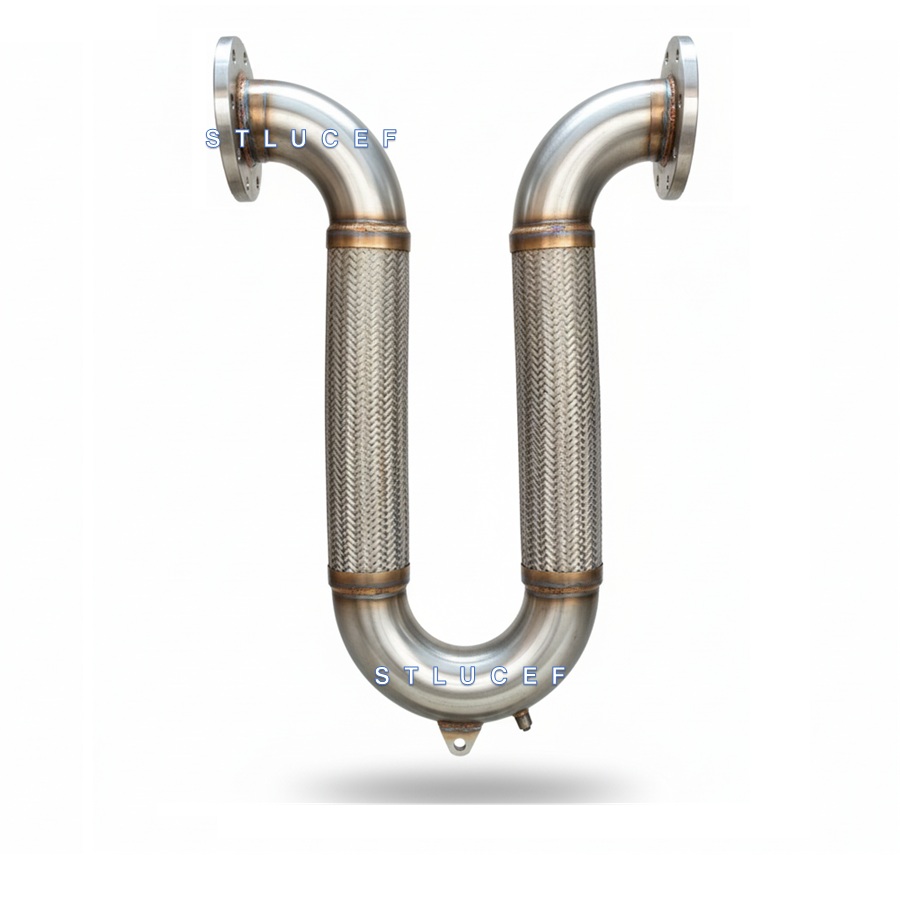

Juntas Antisísmicas con Bridas son cruciales en sistemas de tuberías, ya que absorben y resisten el movimiento sísmico sin comprometer la integridad del fluido. Fabricadas en acero inoxidable, previenen filtraciones y son esenciales en industrias como la alimentaria y farmacéutica, ofreciendo resistencia a la corrosión y condiciones extremas. Su fácil instalación mejora la eficiencia operativa y calidad en procesos industriales.
Juntas Antisísmicas con Bridas se centra en la capacidad de un sistema de tuberías para absorber, mitigar y resistir el movimiento sísmico sin fallar, manteniendo la integridad del fluido o gas que transporta.
1. Función Principal: Absorción de Movimiento
La función esencial de estas juntas es la de proporcionar flexibilidad en puntos críticos de una red de tuberías (como cruces de edificios, cimentaciones o equipos sensibles).
- Tipos de Movimiento Sísmico Absorbido:
- Axial: Alargamiento o compresión a lo largo del eje del tubo.
- Lateral: Movimiento de lado a lado.
- Angular: Desviación o rotación del ángulo de la tubería.
2. Componentes Clave: La Malla Flexible y el Material
- Malla/Fuelle Metálico Flexible (el cuerpo central): Suele ser de acero inoxidable austenítico 321 ofrece una alta resistencia a la corrosión, durabilidad bajo fatiga y la elasticidad necesaria para flexionarse repetidamente sin romperse.
- Diseño Trenzado: La malla exterior proporciona soporte estructural al fuelle interior, limitando la expansión excesiva bajo presión y protegiendo el elemento flexible de daños externos.
3. La Importancia de las Bridas
Las bridas cumplen el rol de conexión robusta y segura al sistema principal:
- Conexión Fuerte: Permiten una unión atornillada a otras secciones de tubería o a equipos, asegurando que la junta no se desprenda bajo las fuertes tensiones sísmicas.
- Fácil Instalación y Mantenimiento: Facilitan la inserción o reemplazo rápido de la junta flexible en el sistema.
4. Requisitos de Rendimiento
Estas juntas no solo deben ser flexibles, sino que deben cumplir normativas estrictas para garantizar la seguridad. Deben ser capaces de soportar:
- Alta Presión y Temperatura: Deben mantener su integridad bajo las condiciones operacionales del fluido.
- Ciclos de Fatiga: Deben resistir la flexión y el movimiento repetido que se produce durante y después de un evento sísmico.

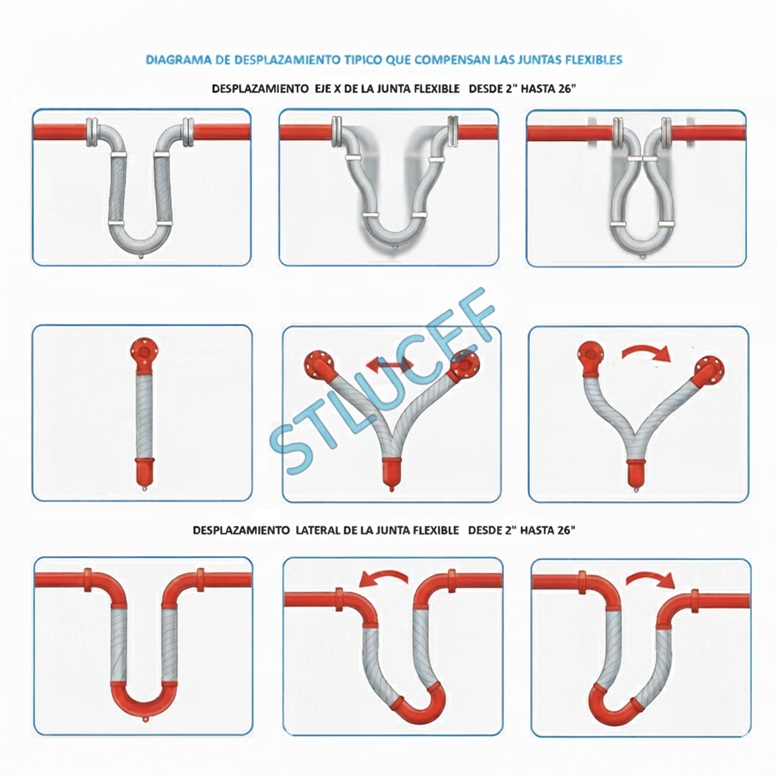

DIAGRAMA QUE COMPENSA LAS JUNTAS FLEXIBLES ANTISÍSMICAS STLUCEF
