| MODELO : | MC12-34 |
| MATERIAL : | Acero Inoxidable AISI 321 |
| GARANTIA | 6 Meses |
| DIAMETRO INT. | 12 mm (+0.15mm) |
| DIAMETRO EXT. | 34 mm (+0.15mm) |
| LONGITUD | 0.90 Metro hasta 25 M |
| EXTREMO 1 | Hembra R JIC 8-8 Giratorio 1/2″ Inoxidable 316 de 5000 PSI a 22°C |
| EXTREMO 2 | Hembra R JIC 8-8 Giratorio 1/2″ Inoxidable 316 de 5000 PSI a 22°C |
| PRESIÓN a 21.5°C | 1820 – 2730 PSI. |
| FACTOR DE TEMPERATURA | –270°C a 600 °C |
| MALLA | 03 AISI 304 |
| COLOR | Mate brillante |
| MARCA | STLUCEF |
| PESO | 1.20 kg |
| USO | Gas criogénico, aire caliente, aceite térmico, etc. |

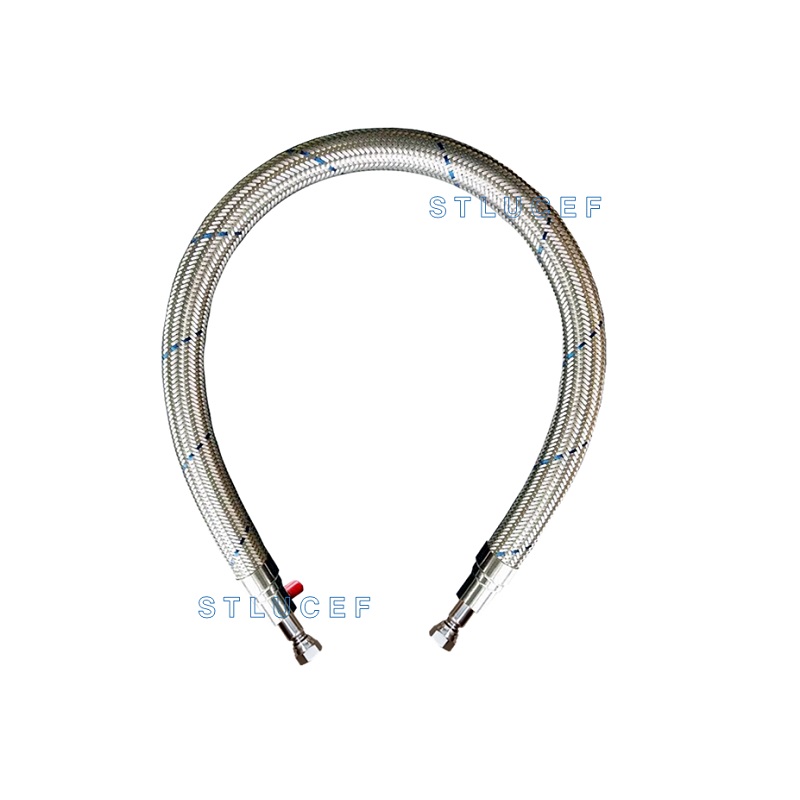

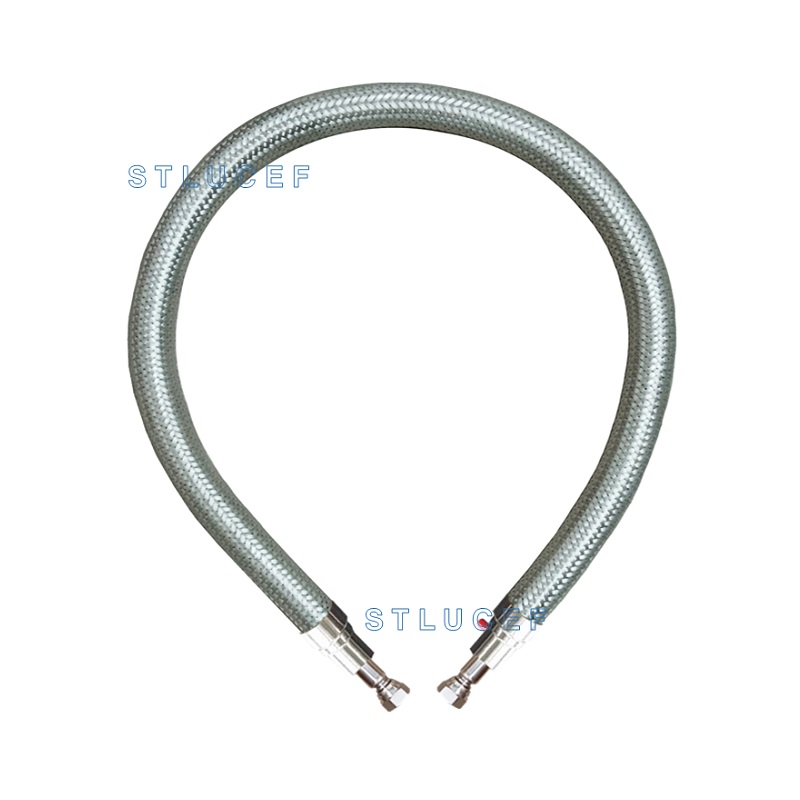

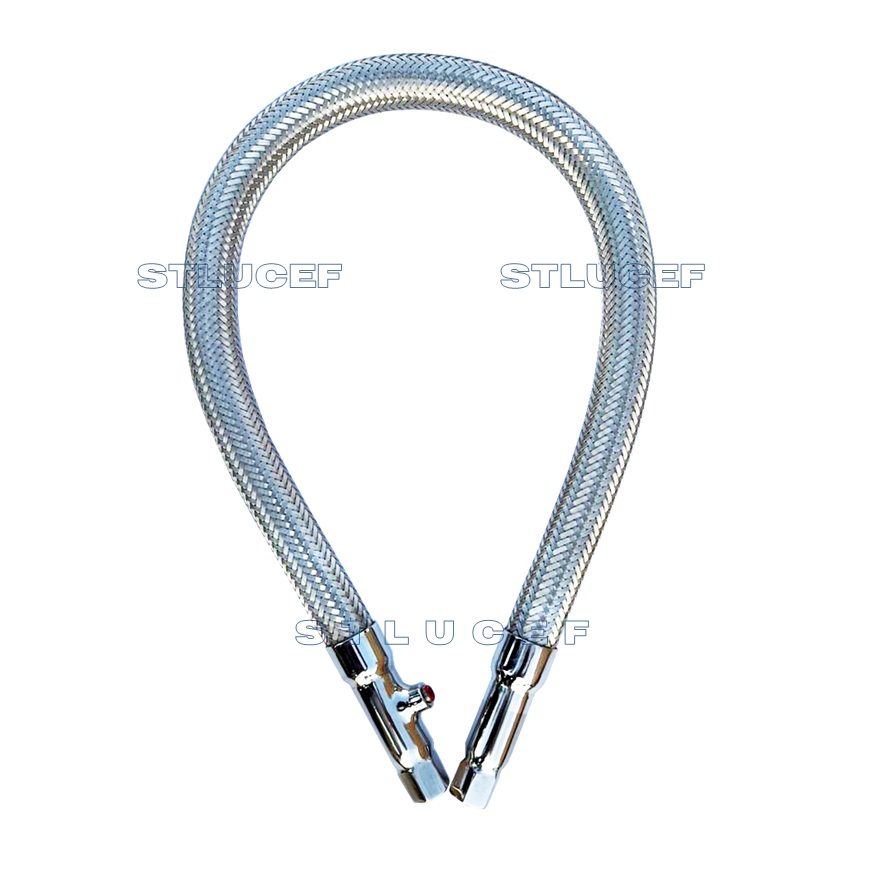

USO: Manguera criogénica flexible con aislamiento al vacío STLUCEF con doble protección, diseñadas para alta presión y aislamiento térmico superior, mejoran la eficiencia térmica y la seguridad en el manejo de gases y líquidos, permitiendo verificar el sello hermético interno. También se puede conectar una línea a la copla NPT con flexible inoxidable a sensores analógicos, evitando fuga en laboratorios confinados. Se realizan pruebas de fuga y limpieza durante el mantenimiento a través del niple y tapón NPT en uno de los extremos.
Se maneja de manera segura y eficiente gases licuados a temperaturas extremadamente bajas (criogénicas), como:
- Nitrógeno líquido (LN2)
- Oxígeno líquido (LOX)
- Argón líquido (LAR)
- Helio líquido (LHe)
Características
- Aislamiento al Vacío (Vacuum Jacketing): Esta característica clave consiste en una manguera interior rodeada por una capa exterior con vacío entre ellas. Esto reduce significativamente la transferencia de temperaturas extremas por convección y conducción.
- Protección Exterior Trenzada: El trenzado metálico (que se ve claramente en la imagen) proporciona resistencia mecánica y protección contra la abrasión, tracción, voladura interna y causar daños físicos.
- Eficiencia: El aislamiento al vacío reduce la pérdida del fluido criogénico por vaporización (llamada flash loss o pérdida por evaporación) y previene la condensación y la formación de hielo en la superficie exterior de la manguera, lo que la hace mucho más segura de manipular.
Aplicaciones
Medicina y Biobancos
Llenado manual de contenedores (Dewars) de muestras biológicas (óvulos, esperma, tejidos).
Nitrógeno Líquido
Alimentación y Bebidas
Congelación rápida de alimentos, dosificación para presurizar latas o botellas (inertización).
Nitrógeno Líquido
Laboratorios y Centros de I+D
Suministro de criógenos a equipos de resonancia magnética nuclear magnetos superconductores o cámaras de prueba.
Electrónica y Semiconductores
Enfriamiento de procesos de fabricación para controlar la temperatura y mejorar la calidad de componentes.
Industrial y Metalurgia
Procesos de criotratamiento, o como parte de sistemas de suministro de gases en plantas de separación de aire Oxígeno Líquido
Mantenimiento y Cuidado Esencial
Inspección Periódica (Antes de Cada Uso)
- Integridad Visual: Inspeccione la cubierta exterior trenzada. Busque cualquier signo de abrasión, cortes, retorcimientos. Un daño exterior puede indicar daño en el tubo interior.
- Conexiones: Revise que los extremos no tengan daños en la rosca o piezas sueltas.
- Fuga de Vacío: El signo más obvio de que el aislamiento al vacío ha fallado es la formación de escarcha o hielo en la superficie exterior de la manguera durante su uso. Si hay escarcha, o flujo de gas por la copla tapón NPT en el extremo, deje de usarla inmediatamente.
- Manipulación y Uso Correcto
- Evitar Esfuerzos: Nunca estire, tuerza arrastre, ni comprima la manguera por efectos exteriores. El radio de curvatura debe ser siempre mayor al mínimo especificado por el fabricante para evitar daños en el tubo interno.
- Lento y Constante: Al iniciar el flujo de un líquido criogénico, hágalo lentamente evitar el «choque térmico» en los componentes.
- Protección: Asegúrese de que la manguera no esté cerca de llamas abiertas, y que no pueda ser atropellada o golpeada.
- Limpieza y Almacenamiento
- Vaciado: Después de usarla, asegúrese de que la manguera esté completamente drenada de cualquier líquido criogénico residual.
- Secado: Es crucial que no quede humedad atrapada. Si la manguera está diseñada para ser limpiada, asegure un secado completo para evitar corrosión interna o daños por «popcorning» (expansión explosiva de agua congelada) al reintroducir el criógeno.
- Almacenamiento: Guarde la manguera en un lugar limpio, seco y fresco, protegida de la luz solar directa y la radiación ultravioleta. Es preferible almacenarla en una posición enrollada con un radio de curvatura generoso (no apretado) o colgada si así lo permite el diseño, evitando la tensión en los extremos.
- Protección de Extremos: Coloque siempre tapas o tapones protectores en los extremos después del uso para evitar la entrada de suciedad, humedad y contaminantes.

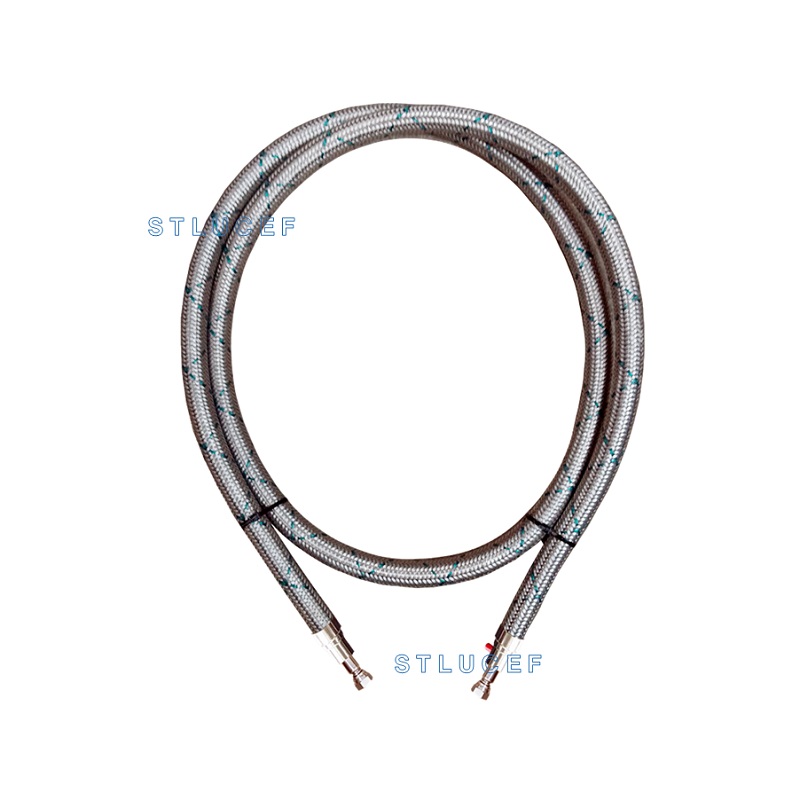

| MODELO : | MC6-29 |
| MATERIAL : | Acero Inoxidable AISI 321 |
| GARANTIA | 7 Meses |
| DIAMETRO INT. | 6 mm (+0.15mm) |
| DIAMETRO EXT. | 29 mm (+0.15mm) |
| LONGITUD | 0.90 Metro hasta 25 M |
| EXTREMO 1 | Hembra NPT fijo 1/4″ Inoxidable 316 de 5000 PSI a 22°C |
| EXTREMO 2 | Hembra NPT fijo 1/4″ Inoxidable 316 de 5000 PSI a 22°C |
| PRESIÓN a 21.5°C | 2730 – 4096 PSI. |
| FACTOR DE TEMPERATURA | –270°C a 600 °C |
| MALLA | 03 AISI 304 |
| COLOR | Mate brillante |
| MARCA | STLUCEF |
| PESO | 1.20 kg |
| USO | Gas criogénico, aire caliente, aceite térmico, etc. |
Las mangueras de transferencia criogénicas no solo son robustas y duraderas, sino que también están diseñadas para operar de manera eficiente y sin necesidad de un mantenimiento constante. Esto se traduce en menos tiempos de inactividad y un rendimiento óptimo, lo que puede ser un factor crítico en entornos de producción donde cada segundo cuenta. Gracias al sistema de aislamiento con camisa de vacío, estas mangueras pueden transportar nitrógeno líquido a temperaturas tan bajas dependiendo del diseño de manguera flexible (-196 °C), (-270°C), sin que la superficie exterior de la manguera se congele. Esto permite a los operadores manipularlas de manera segura, incluso con las manos desnudas, eliminando el riesgo de quemaduras o lesiones por congelación.
Además, al mantener un flujo confiable de nitrógeno líquido con menor consumo, las empresas mejoran su eficiencia operativa y reducen costos. Un líquido de mejor calidad optimiza el funcionamiento de las máquinas de producción de helados, asegurando procesos sin interrupciones.
El diseño de la manguera incluye enfriamiento rápido para una entrega ágil del criógeno, esencial en aplicaciones de tiempo crítico. Su superficie exterior segura minimiza el riesgo de accidentes y reduce la formación de hielo, mejorando la seguridad en el entorno laboral.
La estructura total de la manguera se compone de 3 mallas de seguridad y 2 corrugados flexibles, lo que proporciona una resistencia adicional a la presión y asegura un transporte seguro del nitrógeno líquido. Estas características hacen que la manguera de transferencia con camisa de vacío sea una inversión valiosa para cualquier industria que requiera el manejo de criógenos, garantizando tanto la eficiencia como la seguridad.
